Concrete Structure
콘크리트구조물
콘크리트 방수 · 방식 공법
하이마스터코트 Hybrid Master coat
수성과 유성이 결합하는 특이한 분자구조를 가진 수지에 Water Vapor 효과가 뛰어난 수경성 세라믹
분말이 혼합되어 나노 다공성 구조의 강인한 도막을 형성하는 친환경 복합 세라믹코팅제입니다.

기존 수성도료의 내수성 불량과 유성도료의 비 친환경성을 한 번에 해결하였으며,
특히 우수한 Water Vapor 성능으로 수성 및 유성도료의 문제점인 장시간 수중 침지
상태에서의 도막의 부풀음, 박리 등의 문제점을 완벽히 해결하여 각종 콘크리트 구조물의
내구수명을 극대화한 신개념의 친환경 복합 세라믹코팅제입니다.
  • 하이마스터코트
    공법 시스템
  • 하이마스터코트
    공법 특징
  • 공기연행성
  • KS F 4929
    규격 제품
  • 시공 공정도
    및 비교표
Concrete Structure 01

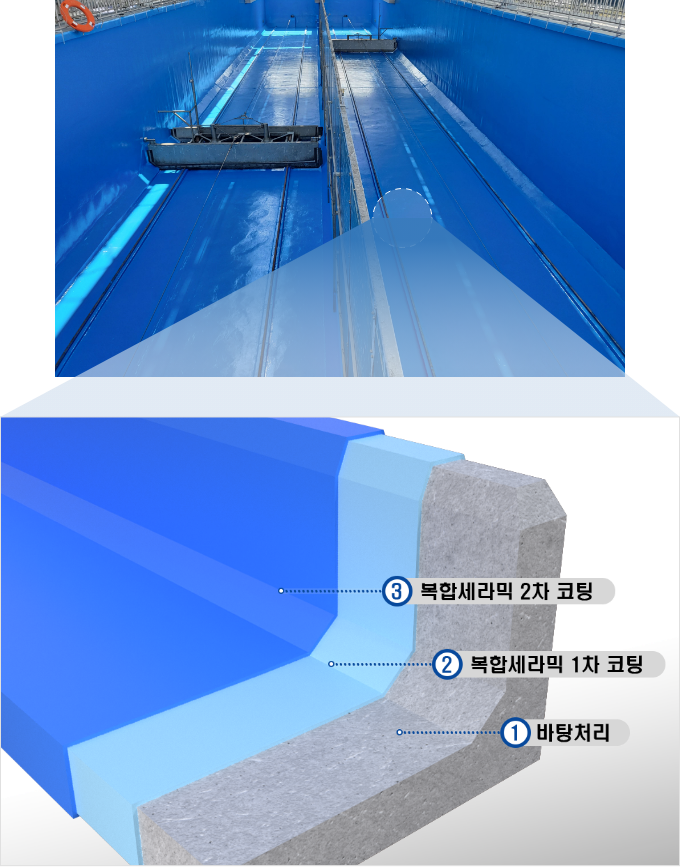

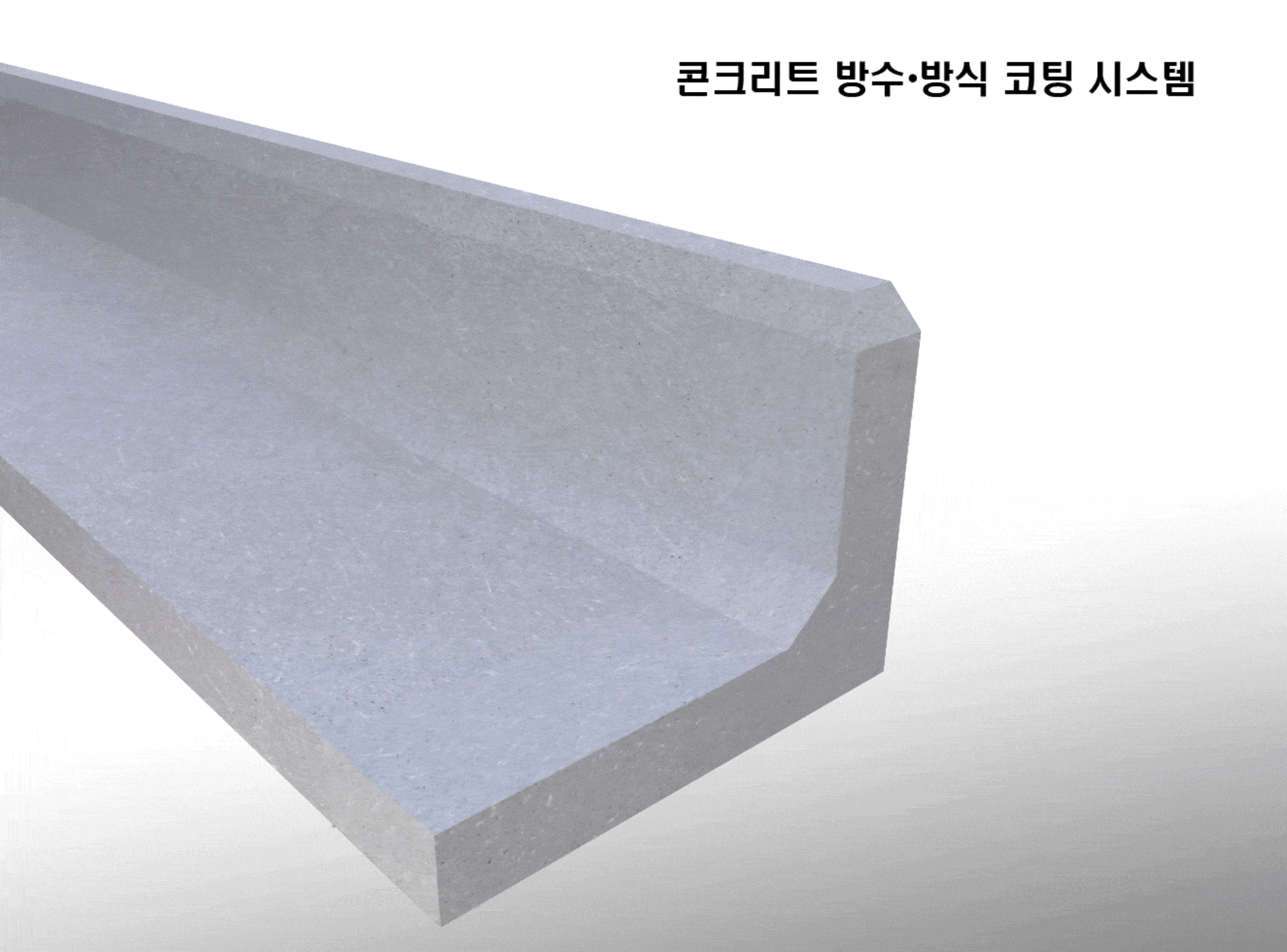

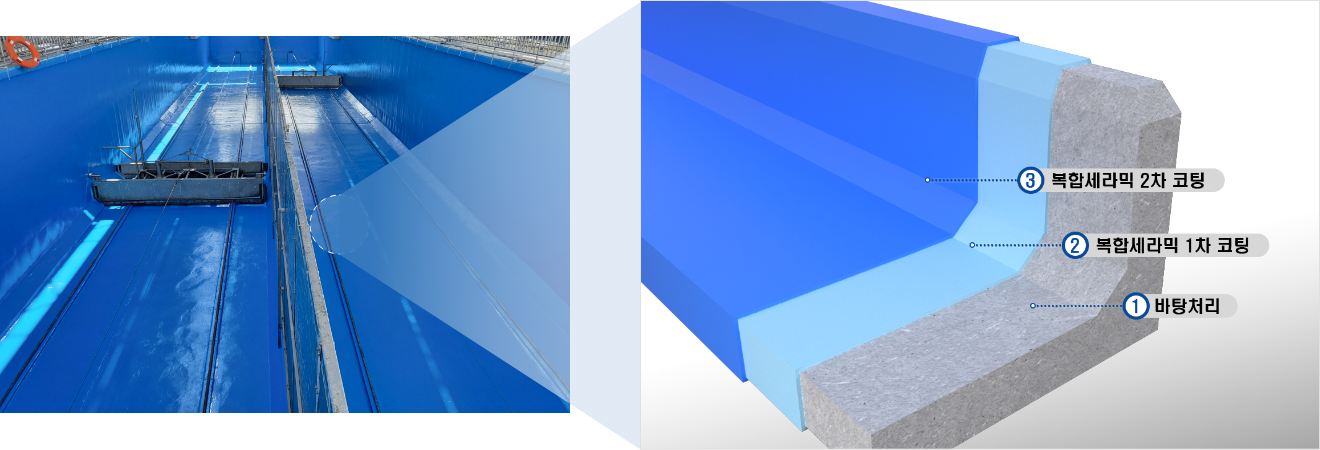

하이마스터코트 공법 시스템
Concrete Structure 02
하이마스터코트 공법 특징
  • 공기연행성(수증기투과율)
    우수한 공기연행성 효과로
    증기압,
    수압 등에 의한
    도막 박리, 부풀음 현상 없음
  • 친환경성
    유기용제를 사용하지 않아
    유해가스의 발생이 없고,
    화재 및 밀폐공간에서
    인명사고 발생 위험이 없음
  • 내구성
    뛰어난 염화물침투저항성,
    부착력 및
    내마모성으로
    구조물의 수명연장
  • 내약품성
    산/알칼리 및 염소 등
    가혹한 환경에서 우수
  • 내수성
    강인한 도막형성으로
    장시간 수중침지시
    물러짐, 묻어나는 현상 없음
  • 내후성
    자외선 노출에도 색상,
    광택 등의 변화 없음
  • 내오염성
    공기중 오염물질에 강한 저항력으로
    도로시설물, 터널, 지하차로 등의
    유지관리에 적합한 제품
  • 시공성
    유기용제를 사용하지 않는
    제품으로 작업시
    유해·유독가스에
    작업자가 노출되지 않으며,
    다양한
    도장장비를 사용하여 시공이 가능
Concrete Structure 03
공기연행성

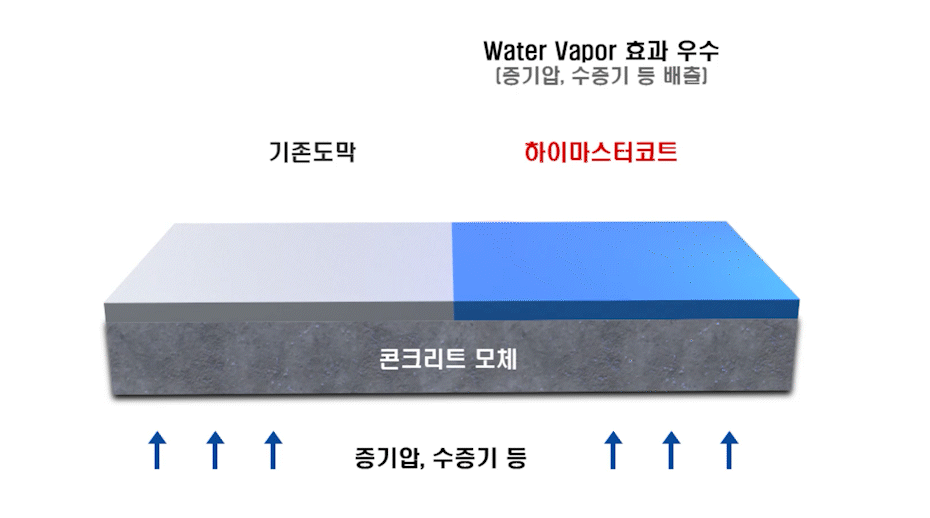

공기연행성 원리

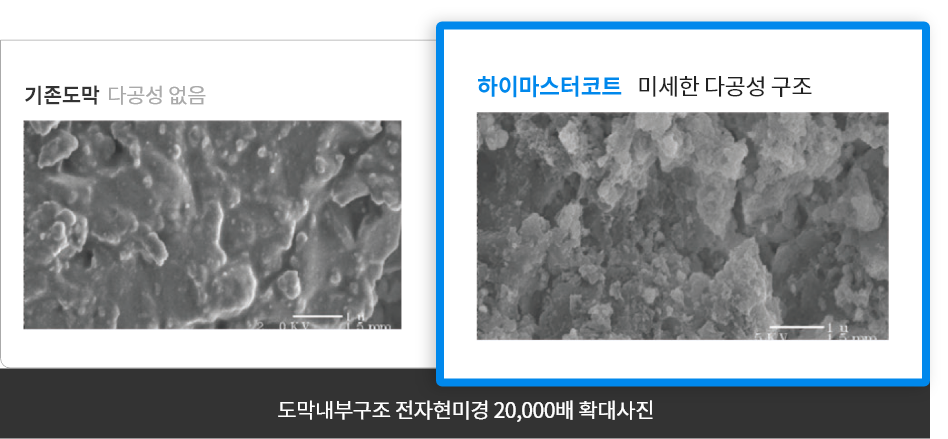

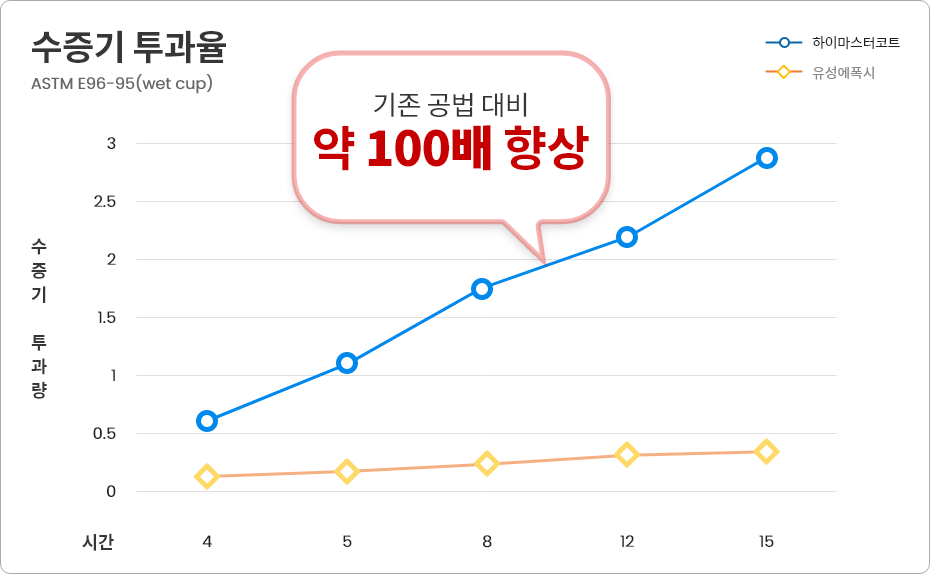

공기연행성 효과
Concrete Structure 04

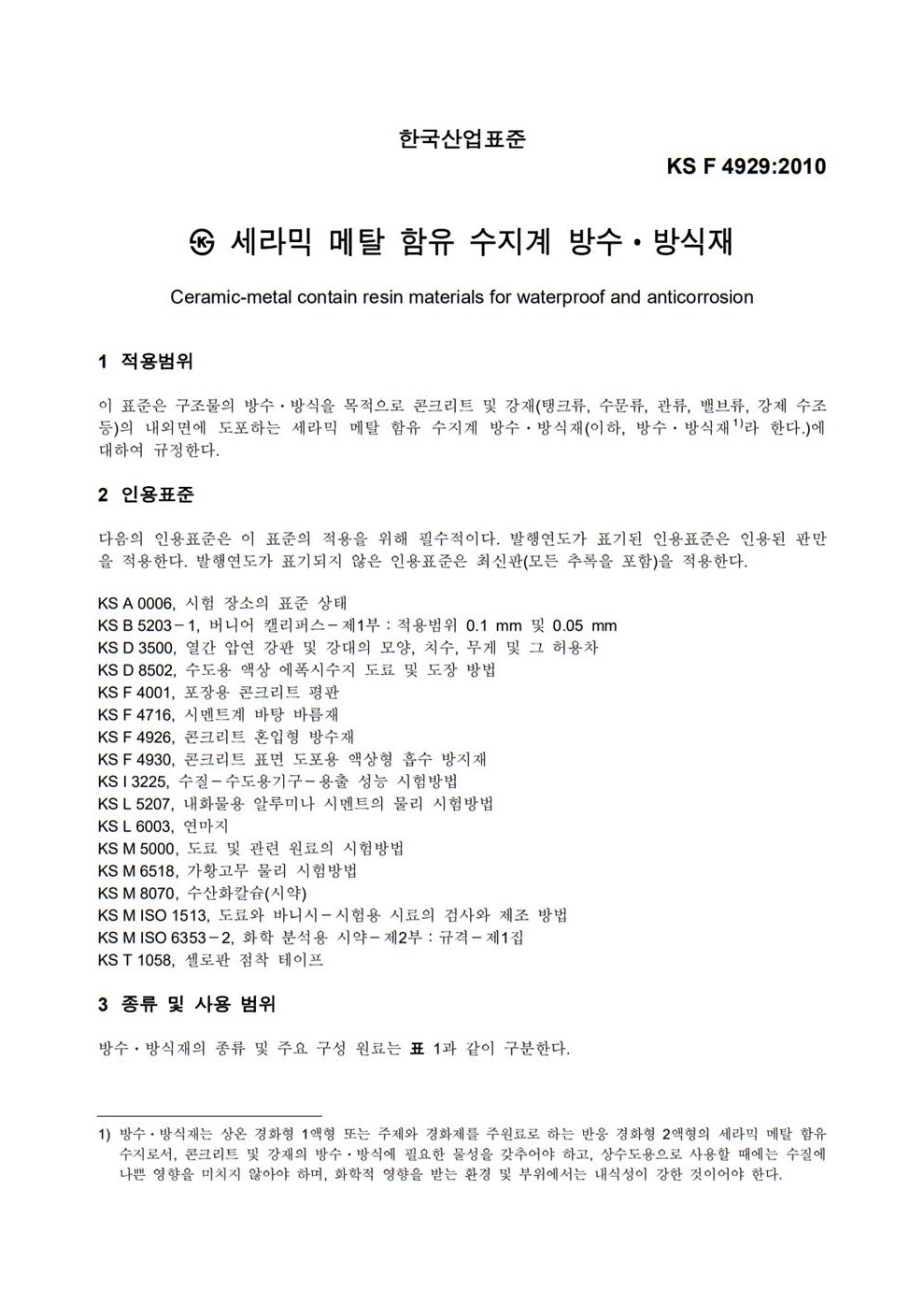

KS F 4929 규격 제품
KS F 4929:2010
세라믹 메탈 함유 수지계 방수 · 방식재
Ceramic-metal contain resin materials for waterproof and anticorrsion
1. 적용범위
이 표준은 구조물의 방수 · 방식을 목적으로 콘크리트 및 강재(탱크류, 수문류, 관류, 밸브류, 강제 수조 등)의
내외면에 도포하는 세라믹 메탈 함유 수지계 방수 · 방식재 (이하, 방수 · 방식재라 한다.) 에 대하여 규정한다.
시험성과 대비표
시험종목
단위
관리기준
시험결과
판정
시험방법
KS F
4929 : 2010
  • 겉모양
    -
    이상 없을 것
    이상없음
    합격
  • 부착 성능
    - 표준
    N/㎟
    표준 2.5 이상
    3.52
    합격
  • 부착 성능
    - 흡수
    N/㎟
    흡수 2.5 이상
    3.86
    합격
  • 내굽힘 성능
    -
    균열·박리가 없을 것
    이상없음
    합격
  • 내충격 성능
    -
    균열·박리가 없을 것
    이상없음
    합격
  • 내투수 성능
    -
    투수되지
    않을 것
    이상없음
    합격
  • 염화 이온 침투 저항 성능
    ㎜
    3㎜ 이하
    0
    합격
  • 내습 성능
    -
    녹, 부풂 및
    박리가 없을것
    이상없음
    합격
  • 저온 고온 반복 저항 성능
    -
    균열·박리가 없을 것
    이상없음
    합격
  • 인장 강도(무처리)
    N/㎟
    16 이상
    18
    합격
  • 신장률(무처리)
    %
    9 이상
    11
    합격
  • 인장 강도 비
    (알칼리 처리)
    %
    85 이상
    85
    합격
  • 신장률 비
    (알칼리 처리)
    %
    85 이상
    147
    합격
  • 인장 강도 비
    (산처리)
    %
    85 이상
    89
    합격
  • 신장률 비
    (산처리)
    %
    70 이상
    96
    합격
  • 맛
    -
    이상 없을 것
    이상없음
    합격
  • 냄새
    -
    이상 없을 것
    이상없음
    합격
  • 색도
    도
    0.5 이하
    0.2
    합격
  • 탁도
    NTU
    0.2 이하
    0.03
    합격
  • 수은
    mg/L
    0.0001 이하
    불검출
    합격
  • 잔류염소의
    감량
    mg/L
    0.7 이하
    0.10
    합격
  • 1,2-
    디클로로에탄
    mg/L
    0.0004 이하
    불검출
    합격
  • 1,1-
    디클로로에틸렌
    mg/L
    0.003 이하
    불검출
    합격
  • 1,1,2-
    트리클로로에탄
    mg/L
    0.0006 이하
    불검출
    합격
  • 트리클로로
    에틸렌
    mg/L
    0.003 이하
    불검출
    합격
  • 벤젠
    mg/L
    0.001 이하
    불검출
    합격
  • 1,1,1-
    트리클로로에탄
    mg/L
    0.01 이하
    불검출
    합격
  • 디클로로메탄
    mg/L
    0.002 이하
    불검출
    합격
  • 시스-1,2-
    디클로로에틸렌
    mg/L
    0.004 이하
    불검출
    합격
  • 테트라클로로
    에틸렌
    mg/L
    0.001 이하
    불검출
    합격
  • 에피클로로
    히드린
    mg/L
    0.01 이하
    불검출
    합격
  • 아세트산비닐
    mg/L
    0.01 이하
    불검출
    합격
  • 스티렌
    mg/L
    0.002 이하
    불검출
    합격
  • 1,2-부타디엔
    mg/L
    0.001 이하
    불검출
    합격
  • 1,3-부타디엔
    mg/L
    0.001 이하
    불검출
    합격
  • N,N-
    디메틸아닐린
    mg/L
    0.01 이하
    불검출
    합격
  • 페놀류
    mg/L
    0.0005 이하
    불검출
    합격
  • 시안
    mg/L
    0.001 이하
    불검출
    합격
  • 과망간산칼륨
    소비량
    mg/L
    1.0 이하
    0.3
    합격
  • 2,4-
    톨루엔디아민
    mg/L
    0.002 이하
    불검출
    합격
  • 2,6-
    톨루엔디아민
    mg/L
    0.001 이하
    불검출
    합격
  • 톨루엔디이소시
    아네이트
    mg/L
    검출되지 않을 것
    불검출
    합격
Concrete Structure 05
시공 공정도 및 비교표

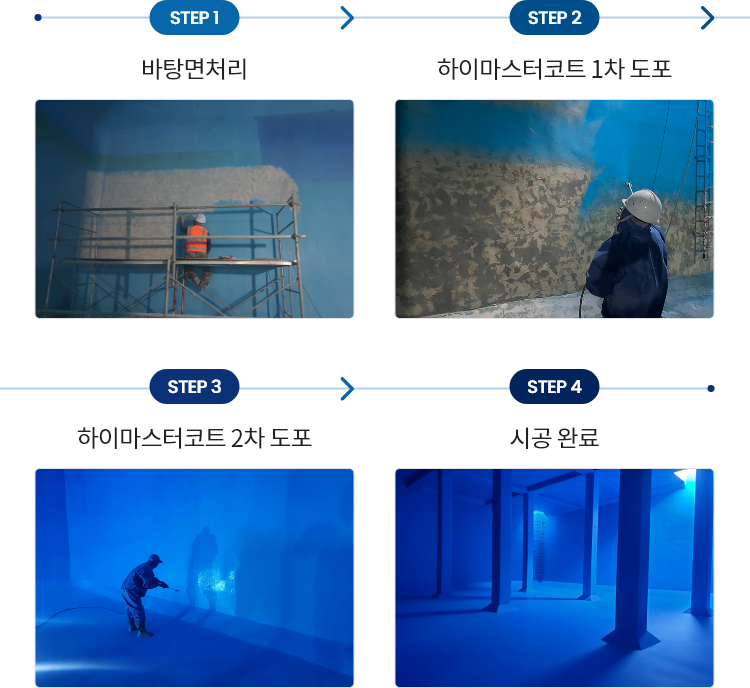

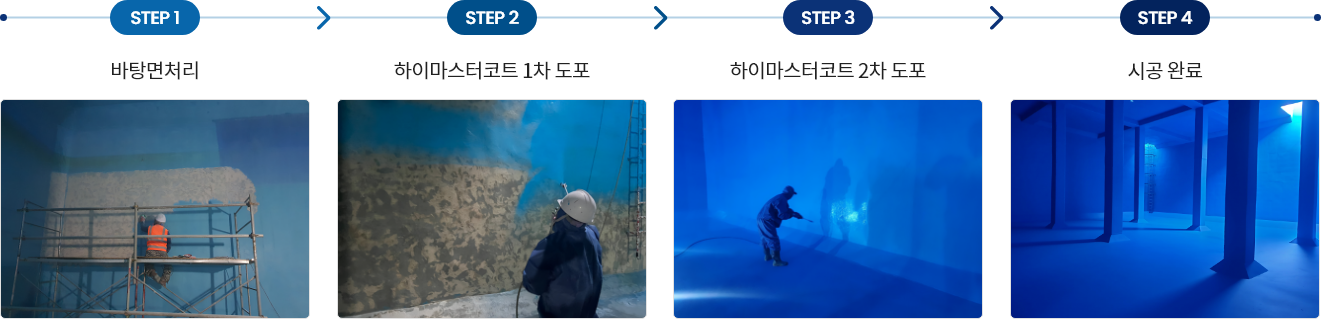

시공 공정도
콘크리트 방수·방식 계열 비교표
구 분 하이마스터코트-친환경 복합 세라믹코팅 공법 세라믹계 방수 공법 폴리우레아계
방수 공법
공 법
개 요		 수성과 유성이 결합하는 분자구조로 공기연행성(Water Vapor) 효과가 뛰어난 친환경 복합 세라믹코팅공법. 기존 수성 및 유성도료의 단점인 장시간 수중침지 상태에서의 도막박리, 부풀음, 내수성 불량, 묻어남 등의 문제점을 완벽하게 해결한 신개념의 방수·방식공법. 세라믹수지, 무기안료, 불소수지 등으로 이루어진 세라믹코팅제로 함유된 불소수지 등으로 인해 내약품성 및 고경도 등 기재의 특성을 향상시킬 수 있는 세라믹코팅제 및 이를 사용하는 방수도장공법. 친환경적인 초속경화형 2액형의 무용제 타입의 제품으로, 고온 고압의 조건에서 혼합 분사시켜 순간적으로 강인하고 수밀하며 매끄러운 탄성도막을 형성하는 공법
장 점
  • 내수성과 내약품성, 내화학성 매우 우수
  • 건조도막의 공기연행성(Water Vapor) 효과가 뛰어나, 장시간 수중 침지시 도막 들뜸, 부풀음 현상이 없음
  • 부착력과 내구성이 우수하여 경제성(LCC)이 높음
  • 완전 무독성, 친환경 제품 (시공시 신너 사용 X)
  • 방수방식, 내염 및 중성화방지, 부식방지 효과가 우수함
  • 오염방지 및 전처리 최소화
  • 기존 도막과 호환성 우수
  • 방오기능 첨가로 오염, 이끼부착이 적어 유지관리 용이
  • 맞춤형 구성에 따른 활용도의 다양성 보유
  • 초속경화형으로 경화가 빨라 공기단축 가능
  • 내화학성 및 내약품성이 우수
  • 이음새가 없어 방수효과가 우수
  • 우수한 기계적 물성으로 내구성 우수
  • 시공온도의 범위가 넓음
단 점
  • 3액형 제품으로 균일한 혼합 필요
  • 동절기 보관시 온도에 유의
  • 공기연행성 효과가 없어 도막 부풀음 현상 발생
  • 장시간 수중 침지시 내수성 저하
  • 시공시 신너 등 유기용제를 사용하여 시공 안전정 저하
  • 방오기능으로 인한 재도장 어려움
  • 도장 횟수가 많아 작업성 저하
  • 공기연행성 효과가 없어 도막 부풀음 현상 발생
  • 고온 고압의 전용 장비가 필요함
  • 일정한 도막시공을 위한 숙련공 필요
  • 하자 발생시 부분보수가 어렵고, 큰 비용 발생
  • 특수장비 사용으로 작업환경의 제약 발생
품질성능
  • 조달우수제품 지정
  • KS F 4929 전 항목 만족
  • 성능인증, 친환경표지인증, 품질인증(Q-마크)
  • KC인증 및 특허 다수 보유
  • KS F 4929 만족
  • KC 인증(수도용)
  • 특허 다수 보유
  • 친환경표지인증
  • KC 인증(수도용)
  • 특허 보유
결 론 * 우수한 부착력 및 내수성, 공기연행성 효과로 장시간 수중침지시 물러짐, 묻어남이 없으며, 수압 및 증기압 등에 의한 도막의 들뜸 및 부풀음 현상이 없어
   구조물 보호효과가 뛰어나고, 경제성(LCC)이 높은 친환경 복합세라믹계 (하이마스터공법) 추천
※상기 비교표는 계열별 표준비교표로 특정 공법과는 차이가 있으며, 자세한 내용은 본사로 연락주시기 바랍니다.
