A Steel Structure
강구조물
강구조물 부식방지 공법
하이마스터코트 Hybrid Master coat
수성과 유성이 결합하는 특이한 분자구조를 가진 수지에 Water Vapor 효과가 뛰어난 수경성 세라믹
분말이 혼합되어 나노 다공성 구조의 강인한 도막을 형성하는 친환경 복합 세라믹코팅제입니다.

기존 수성도료의 내수성 불량과 유성도료의 비 친환경성을 한 번에 해결하였으며,
특히 우수한 Water Vapor 성능으로 수성 및 유성도료의 문제점인 장시간
수중 침지 상태에서의 도막의 부풀음, 박리 등의 문제점을 완벽히 해결합니다.
  • 하이마스터코트
    공법 시스템
  • 하이마스터코트
    공법 특징
  • 공법의 우수성
  • KS F 4929
    규격 제품
  • 시공 공정도
    및 비교표
A Steel Structure 01

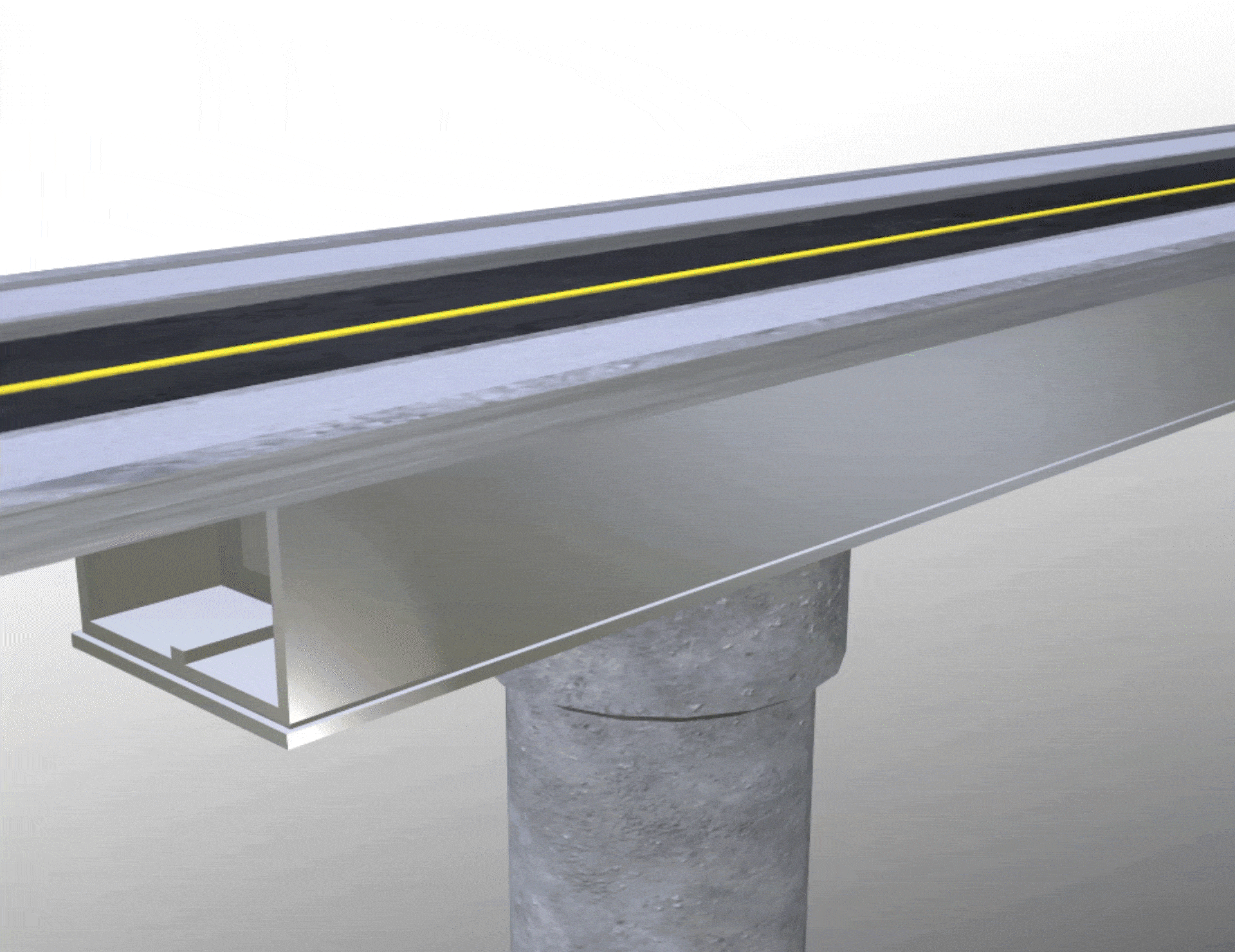

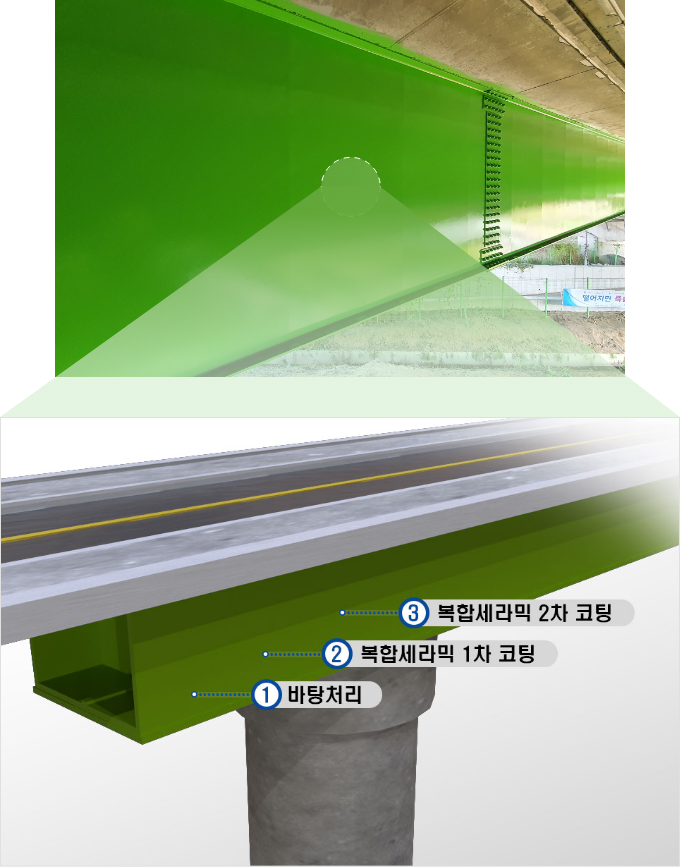

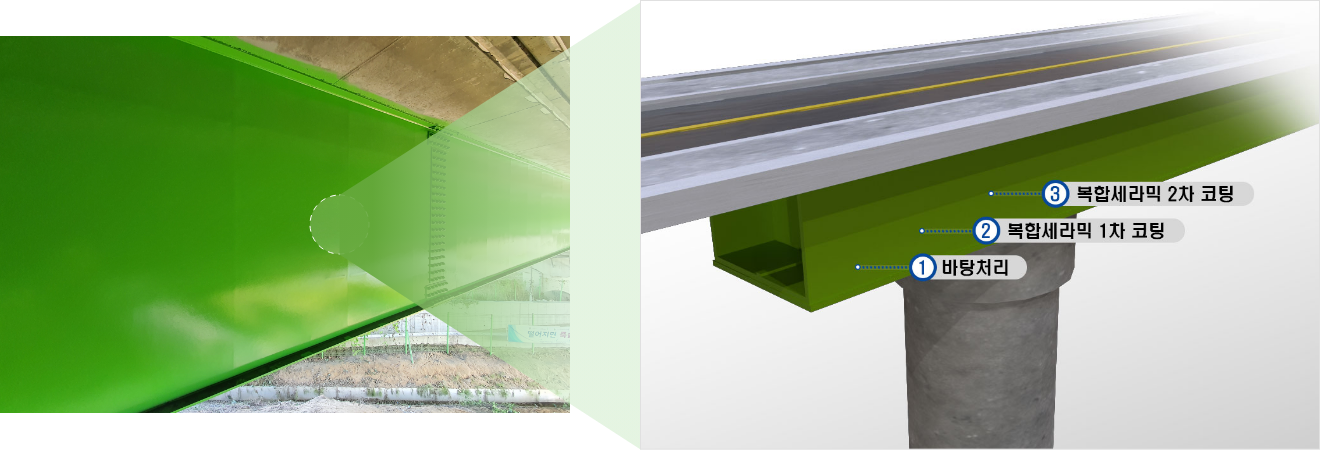

하이마스터코트 공법 시스템
A Steel Structure 02
하이마스터코트 공법 특징
  • 내구성
    강한 내부식성능 및
    부착력으로
    구조물의 수명연장
  • 친환경성
    유기용제를 사용하지 않아
    유해가스의 발생이 없고,
    화재 및 밀폐공간에서
    인명사고 발생 위험이 없음
  • 내오염성
    공기중 오염물질에 강한 저항력으로
    도로시설물, 터널, 지하차로 등의
    유지관리에 적합한 제품
  • 내후성
    자외선 노출에도 색상,
    광택 등의 변화 없음
  • 내수성
    강인한 도막형성으로
    장시간 수중침지시
    물러짐, 묻어나는 현상 없음
  • 시공성
    유기용제를 사용하지 않는
    제품으로 작업시
    유해·유독가스에
    작업자가 노출되지 않으며,
    다양한
    도장장비를 사용하여 시공이 가능
  • 내약품성
    산/알칼리 및 염소 등
    가혹한 환경에서 우수
A Steel Structure 03

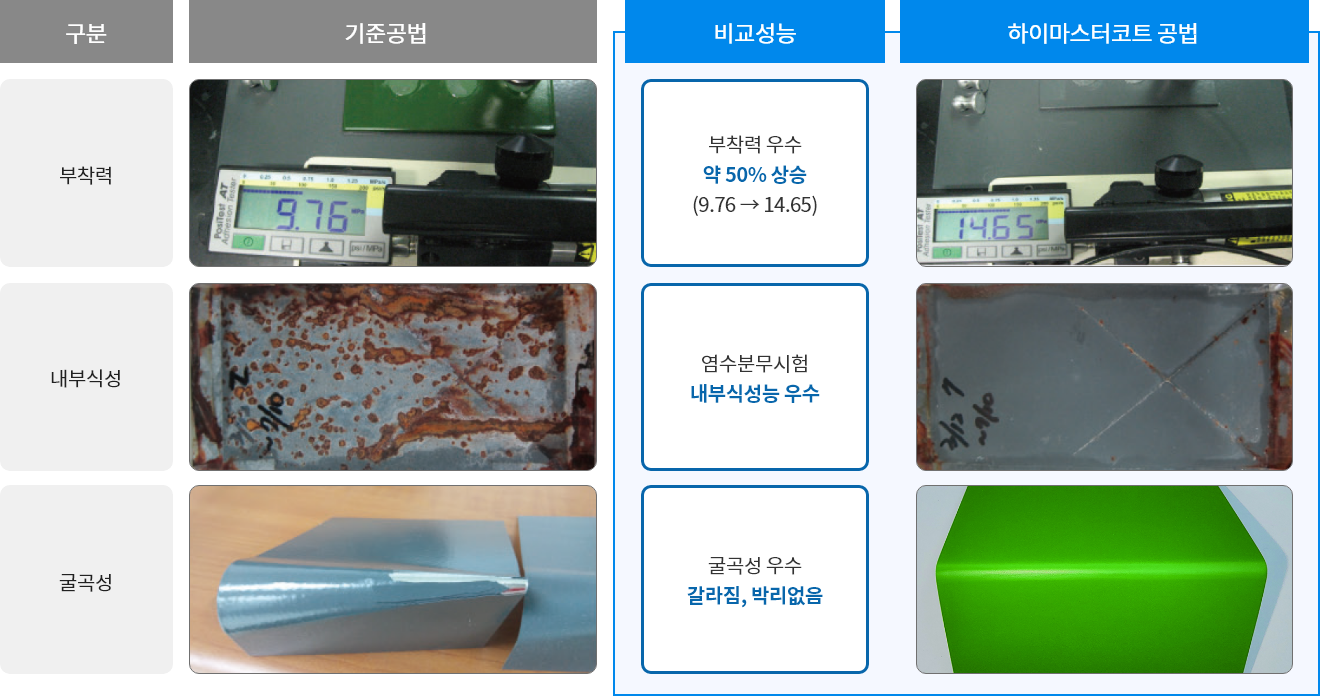

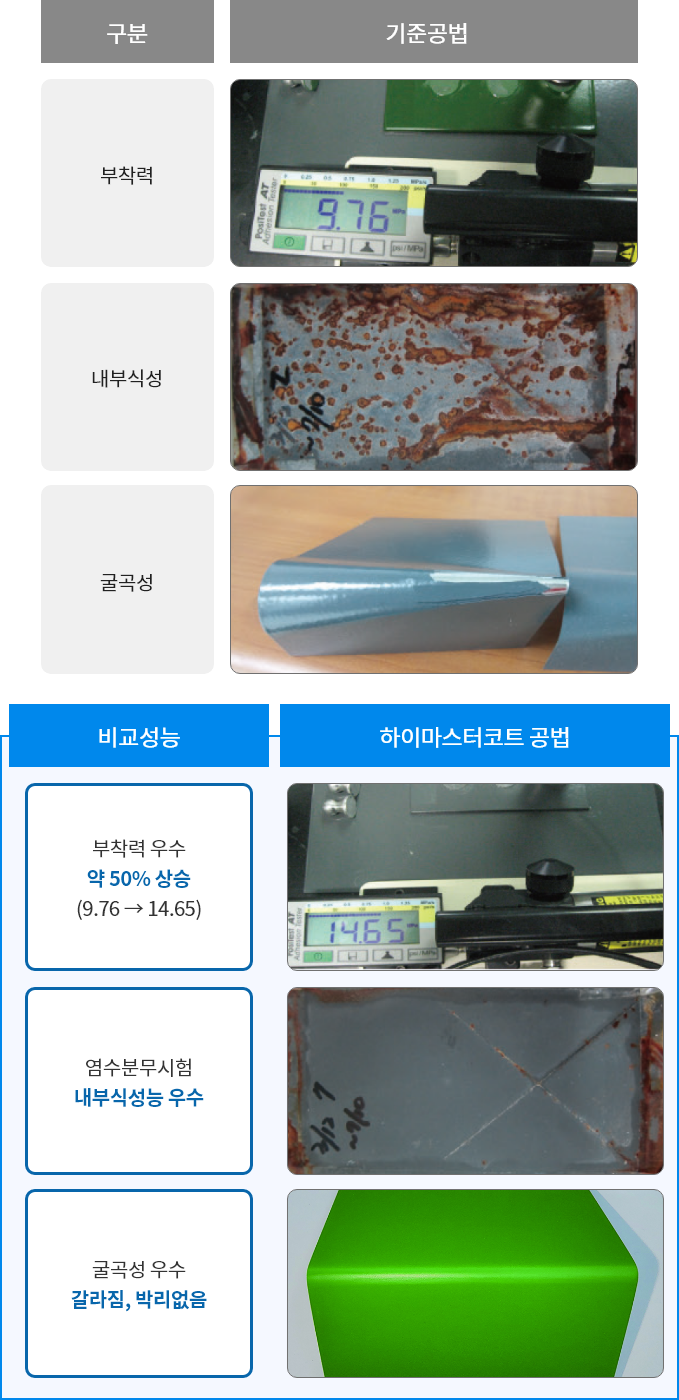

공법의 우수성
A Steel Structure 04
KS F 4929 규격 제품

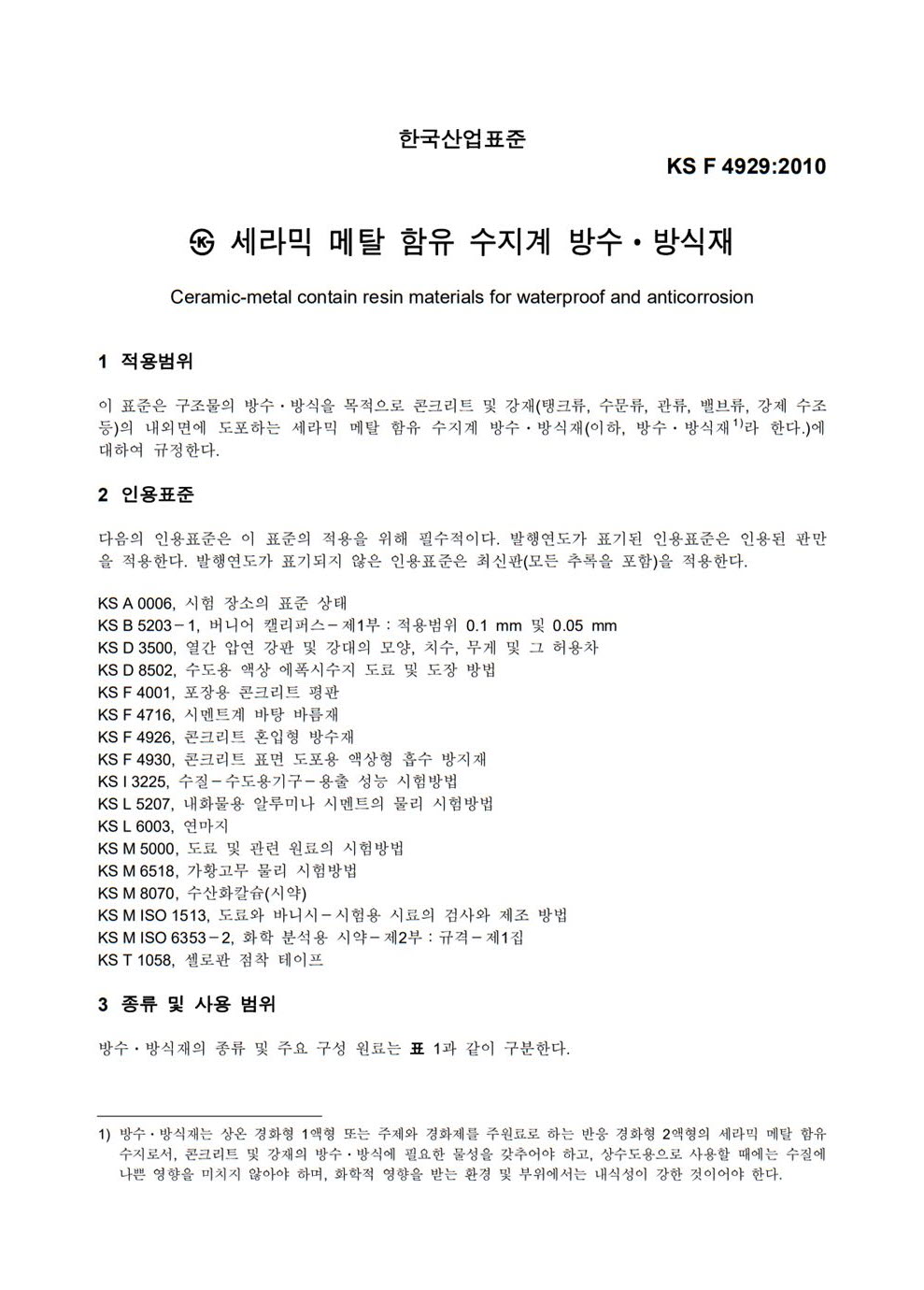

KS F 4929:2010
세라믹 메탈 함유 수지계 방수 · 방식재
Ceramic-metal contain resin materials for waterproof and anticorrsion
1. 적용범위
이 표준은 구조물의 방수 · 방식을 목적으로 콘크리트 및 강재(탱크류, 수문류, 관류, 밸브류, 강제 수조 등)의
내외면에 도포하는 세라믹 메탈 함유 수지계 방수 · 방식재 (이하, 방수 · 방식재라 한다.) 에 대하여 규정한다.
시험성과 대비표
시험종목
단위
관리기준
시험결과
판정
시험방법
KS F
4929 : 2010
  • 겉모양
    -
    이상 없을 것
    이상없음
    합격
  • 부착 성능
    - 표준
    N/㎟
    표준 이상없음
    이상없음
    합격
  • 부착 성능
    - 흡수
    N/㎟
    흡수 이상없음
    이상없음
    합격
  • 내굽힘 성능
    -
    균열·박리가 없을 것
    이상없음
    합격
  • 내충격 성능
    (직접충격)
    -
    박리면적 30 이하
    0
    합격
  • 내충격 성능
    (간접충격)
    -
    이상 없을 것
    이상없음
    합격
  • 내투수 성능
    -
    투수되지
    않을 것
    이상없음
    합격
  • 염화 이온 침투 저항 성능
    ㎜
    녹과 부풂이 없을 것
    이상없음
    합격
  • 내습 성능
    -
    녹, 부풂 및
    박리가 없을것
    이상없음
    합격
  • 저온 고온 반복 저항 성능
    -
    균열·박리가 없을 것
    이상없음
    합격
  • 인장 강도
    (무처리)
    N/㎟
    12 이상
    14
    합격
  • 신장률(무처리)
    %
    9 이상
    35
    합격
  • 인장 강도 비
    (알칼리 처리)
    %
    85 이상
    101
    합격
  • 신장률 비
    (알칼리 처리)
    %
    85 이상
    117
    합격
  • 인장 강도 비
    (산처리)
    %
    85 이상
    96
    합격
  • 신장률 비
    (산처리)
    %
    70 이상
    97
    합격
  • 맛
    -
    이상 없을 것
    이상없음
    합격
  • 냄새
    -
    이상 없을 것
    이상없음
    합격
  • 색도
    도
    0.5 이하
    0.1 이하
    합격
  • 탁도
    NTU
    0.2 이하
    0.02 이하
    합격
  • 수은
    mg/L
    0.0001 이하
    불검출
    합격
  • 잔류염소의
    감량
    mg/L
    0.7 이하
    0.10
    합격
  • 1,2-
    디클로로에탄
    mg/L
    0.0004 이하
    불검출
    합격
  • 1,1-
    디클로로에틸렌
    mg/L
    0.003 이하
    불검출
    합격
  • 1,1,2-
    트리클로로에탄
    mg/L
    0.0006 이하
    불검출
    합격
  • 트리클로로
    에틸렌
    mg/L
    0.003 이하
    불검출
    합격
  • 벤젠
    mg/L
    0.001 이하
    불검출
    합격
  • 1,1,1-
    트리클로로에탄
    mg/L
    0.01 이하
    불검출
    합격
  • 디클로로메탄
    mg/L
    0.002 이하
    불검출
    합격
  • 시스-1,2-
    디클로로에틸렌
    mg/L
    0.004 이하
    불검출
    합격
  • 테트라클로로
    에틸렌
    mg/L
    0.001 이하
    불검출
    합격
  • 에피클로로
    히드린
    mg/L
    0.01 이하
    불검출
    합격
  • 아세트산비닐
    mg/L
    0.01 이하
    불검출
    합격
  • 스티렌
    mg/L
    0.002 이하
    불검출
    합격
  • 1,2-부타디엔
    mg/L
    0.001 이하
    불검출
    합격
  • 1,3-부타디엔
    mg/L
    0.001 이하
    불검출
    합격
  • N,N-
    디메틸아닐린
    mg/L
    0.01 이하
    불검출
    합격
  • 페놀류
    mg/L
    0.0005 이하
    불검출
    합격
  • 시안
    mg/L
    0.001 이하
    불검출
    합격
  • 과망간산칼륨
    소비량
    mg/L
    1.0 이하
    0.8
    합격
  • 2,4-
    톨루엔디아민
    mg/L
    0.002 이하
    불검출
    합격
  • 2,6-
    톨루엔디아민
    mg/L
    0.001 이하
    불검출
    합격
  • 톨루엔디이소시
    아네이트
    mg/L
    검출되지 않을 것
    불검출
    합격
A Steel Structure 05
시공 공정도 및 비교표

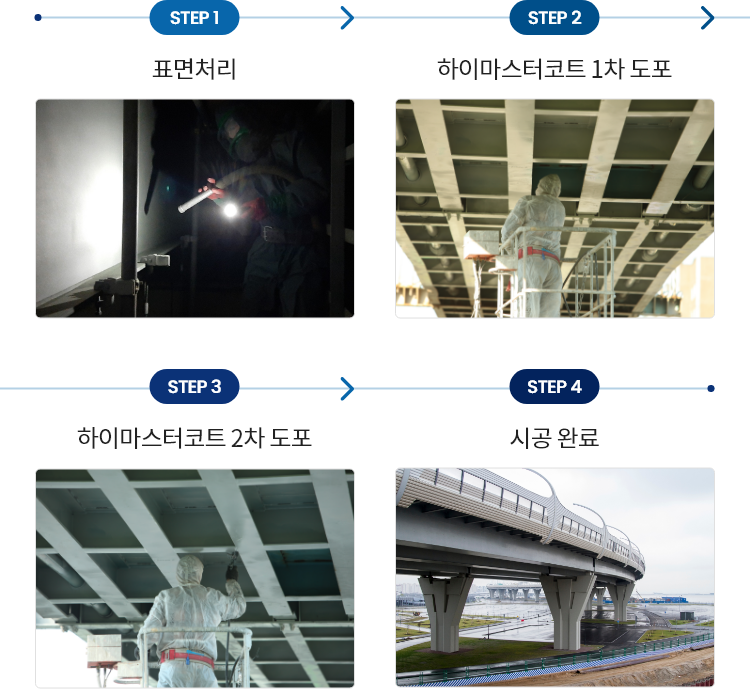

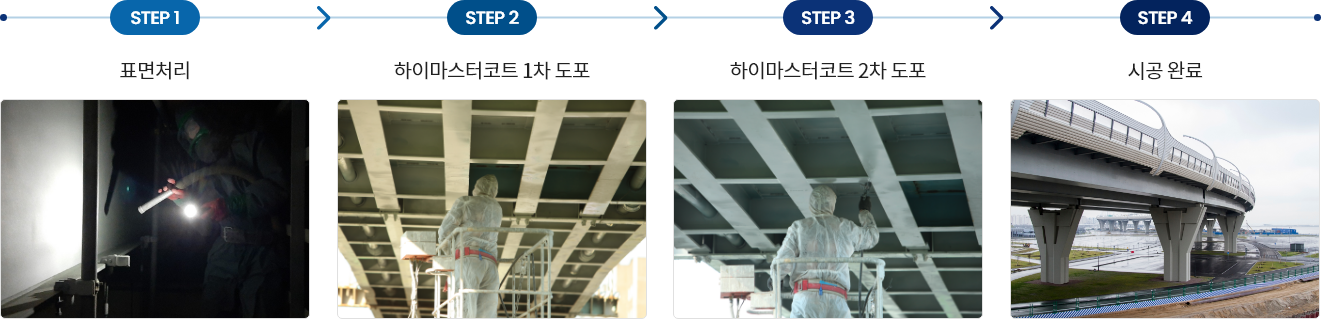

시공 공정도
강구조물 부식방지 계열 비교표
구 분 하이마스터코트-친환경 복합 세라믹코팅 공법 에폭시계
부식방지 공법		 세라믹계
부식방지 공법
공 법
개 요		 수성과 유성이 결합하는 분자구조로공기연행성 (WaterVapor)효과가 뛰어난 수경성 세라믹분말이 혼합되어 제조된 복합세라믹 코팅제로, 기존 수성 및 유성도료의 단점을 완벽하게 해결한 친환경 세라믹방수·방식공법. 징크(Z) 에폭시계 중방식 방청도료와 아크릴 에스테르 우레탄수지 도료를 이용한 강구조물 중방식 도장공법 수성 아크릴 수지를 금속복합화하여 이를 도료 조성물의 접착제로 이용하는 공법
장 점
  • 우수한 부착력 및 침투력으로 충격, 진동에 강함
  • 내부식성, 내화학성, 내약품성, 내수성, 내오염성 우수
  • 내구성이 뛰어나 염해환경에서 방식효과가 우수
  • 장기간 자외선 노출시 변색현상 없음
  • 복합세라믹 코팅제가 하·중도 역할을 하여 공정이 단순함
  • 내화학성 및 내충격성, 내마모성 우수
  • 별도의 자외선 차단코팅으로 변색 없음
  • 유지관리성 용이
  • 에폭시계로 초기 비용이 저렴
  • 염해 및 강재 방식성능 우수
  • 내오염 효과 우수
  • 환경유해물질 불검출 제품
단 점
  • 3액형 제품으로 균일한 혼합 필요
  • 동절기 보관시 온도에 유의
  • 에폭시계로 내구수명이 타 공법에 비해 짧아
    유지보수 빈도 및 비용이 많이 발생
  • 휘발성 유기용제 사용으로 환경적측면 불리
  • 층간 다른 재질 도장으로 부착성 불량
  • 무기질 성분함유로 충분한 교반이 없을 경우
    들뜸, 부스럼 현상 발생
  • 초기공사비 고가
  • 휘발성 유기용제 사용으로 안전 및 환경적측면 불리
품질성능
  • 조달우수제품 지정
  • KS F 4929 전 항목 만족
  • 성능인증, 친환경표지인증, 품질인증(Q-마크)
  • KC인증 및 특허 다수 보유
  • KS F 4921 규격 (에폭시계)
  • 특허 보유
  • 특허 및 일반 KS 규격
  • 특허 보유
결 론 *우수한 부착력으로 충격, 진동에 강하고, 부식인자를 원천 차단하여 내부식성, 내구성, 내후성 등이 우수하며 구조물 보호효과가 뛰어나고, 경제성(LCC)이
   높은 친환경 복합세라믹계 (하이마스터공법) 추천
※상기 비교표는 계열별 표준비교표로 특정 공법과는 차이가 있으며, 자세한 내용은 본사로 연락주시기 바랍니다.
